Quand on entend un craquement au passage de la troisième ou qu’un rapport saute en pleine côte, la première question du garagiste porte sur les pièces internes de la boîte de vitesses. Comprendre la composition d’une boîte de vitesse automobile permet de poser un diagnostic plus rapide et de discuter avec un mécanicien sans naviguer à l’aveugle. Les composants varient selon le type de transmission, mais un socle mécanique commun se retrouve dans la grande majorité des véhicules.
Bloc mécatronique et commande hydraulique sur les boîtes à double embrayage
Sur une boîte à double embrayage, le bloc mécatronique regroupe la commande électronique et les organes hydrauliques qui pilotent les changements de rapport. Ce module gère la pression d’huile envoyée aux embrayages, décide quel rapport engager et à quelle vitesse le faire. En atelier, un code défaut lié à la boîte de vitesses peut pointer vers ce bloc plutôt que vers un pignon usé.
Le bloc mécatronique est un ensemble fonctionnel à part entière. Il associe capteurs de régime, électrovannes et calculateur dans un boîtier compact fixé directement sur le carter de la boîte. Un diagnostic de panne concerne autant la commande que les pièces mécaniques. Remplacer un embrayage sans vérifier l’état du bloc mécatronique revient à changer les plaquettes de frein sans contrôler l’étrier.

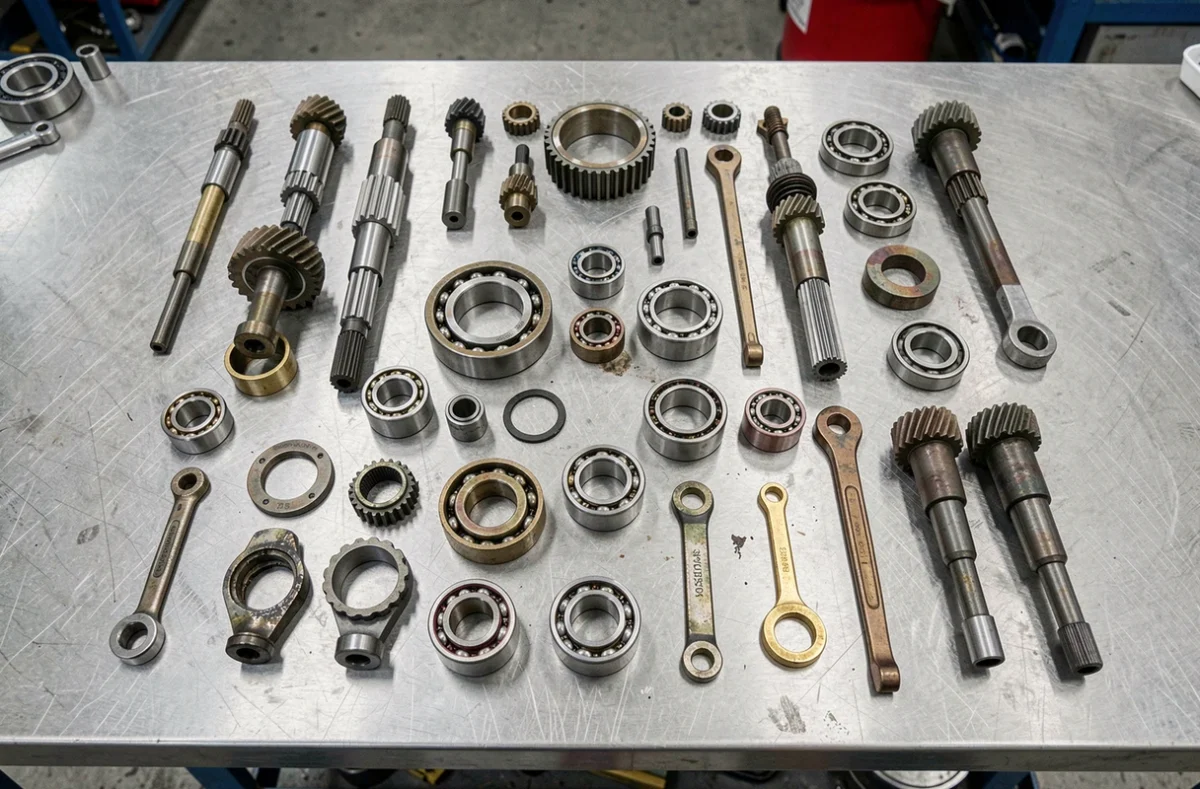

Pour mieux comprendre la composition d’une boîte de vitesse automobile, il est utile de distinguer chaque organe et son rôle dans la chaîne de transmission.

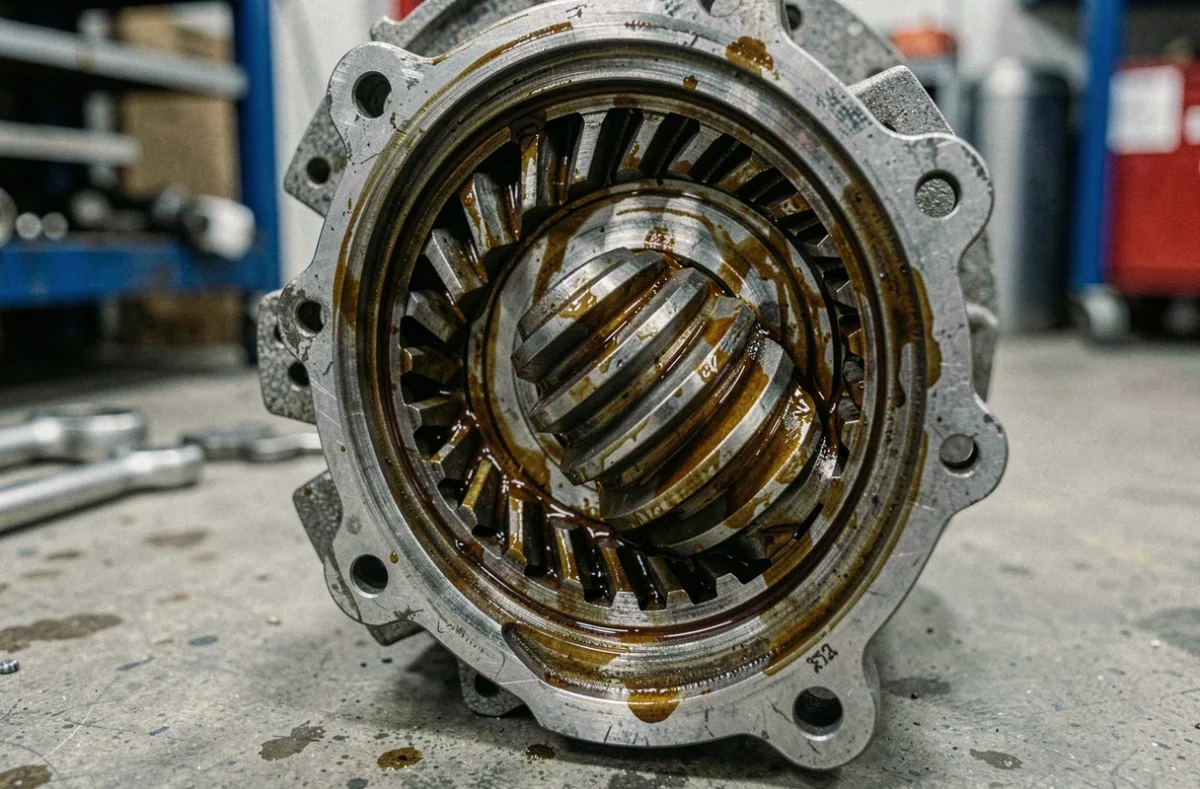

Pignons, arbres et synchroniseurs : le train d’engrenages d’une boîte manuelle
Dans une boîte manuelle, la puissance du moteur entre par l’arbre primaire, relié au volant moteur via l’embrayage. Cet arbre porte des pignons fixes qui engrènent en permanence avec les pignons de l’arbre secondaire. Le rapport de transmission dépend du diamètre respectif de chaque paire de pignons.
Arbre primaire et arbre secondaire
L’arbre primaire tourne à la vitesse du moteur tant que l’embrayage est fermé. L’arbre secondaire, lui, transmet le couple aux roues motrices via le différentiel. Les deux arbres tournent en parallèle, et c’est la sélection d’un pignon sur l’arbre secondaire qui fixe le rapport engagé.
Chaque rapport correspond à un couple de pignons de tailles différentes. En première, le petit pignon de l’arbre primaire entraîne un grand pignon sur l’arbre secondaire, ce qui multiplie le couple moteur au détriment de la vitesse de rotation. En cinquième, le rapport s’inverse.
Rôle des synchroniseurs dans le passage de rapport
Les synchroniseurs (ou synchros) égalisent la vitesse de rotation entre le pignon sélectionné et l’arbre secondaire avant que le crabot ne verrouille le rapport. Sans eux, chaque changement de vitesse provoquerait un choc mécanique entre des pièces tournant à des régimes différents.
- Le cône de friction du synchroniseur freine ou accélère le pignon libre jusqu’à atteindre la même vitesse que l’arbre.
- Le manchon coulissant pousse ensuite le crabot pour solidariser le pignon à l’arbre secondaire.
- L’usure des bagues de synchro explique les passages de rapports qui deviennent durs ou bruyants avec le temps.
Quand on force un passage sans débrayer complètement, ce sont les synchros qui encaissent la surcharge. Leur remplacement fait partie des réparations courantes sur les boîtes manuelles à fort kilométrage.
Embrayage et différentiel : les organes de liaison
L’embrayage et le différentiel ne sont pas à proprement parler dans le carter de la boîte, mais ils forment les interfaces d’entrée et de sortie du système de transmission.
L’embrayage se compose d’un disque garni de matériau de friction, d’un mécanisme de pression (plateau et diaphragme) et du volant moteur. Quand le conducteur enfonce la pédale, le diaphragme libère le disque, coupant la liaison entre moteur et boîte. Sans embrayage fonctionnel, aucun changement de rapport n’est possible sur une boîte manuelle.
Le différentiel, placé en sortie de boîte, répartit le couple entre les deux roues motrices. En virage, la roue extérieure parcourt un arc plus grand que la roue intérieure. Le différentiel autorise cette différence de vitesse tout en transmettant la puissance. Sur les véhicules à traction avant, il est souvent intégré directement dans le carter de la boîte de vitesses.
Composition d’une boîte automatique par rapport à une boîte manuelle
Une boîte automatique classique (à convertisseur de couple) remplace l’embrayage par un convertisseur hydraulique et les synchroniseurs par des trains épicycloïdaux. Le convertisseur utilise un fluide pour transmettre le couple moteur, ce qui supprime la pédale d’embrayage.
- Les trains épicycloïdaux combinent planétaires, satellites et couronnes pour obtenir différents rapports sans déplacer de pignons sur un arbre.
- Des embrayages multidisques et des freins à bande verrouillent ou libèrent les éléments du train pour sélectionner le rapport.
- Le calculateur de la boîte analyse le régime moteur, la position de l’accélérateur et la vitesse du véhicule pour décider du rapport adapté.
La boîte automatique contient davantage de composants hydrauliques et électroniques qu’une manuelle. L’huile de transmission y joue un rôle bien plus large : elle lubrifie, refroidit et transmet la puissance via le convertisseur. Un niveau d’huile insuffisant ou un fluide dégradé provoque des à-coups et accélère l’usure des embrayages internes.
Sur les architectures hybrides, la boîte peut aussi intégrer un ou plusieurs moteurs électriques directement dans le groupe motopropulseur. La composition dépend alors de l’architecture hybride retenue par le constructeur, pas uniquement du type de boîte. Décrire une boîte moderne sans mentionner son électronique de pilotage serait incomplet.
Qu’il s’agisse d’une boîte manuelle à cinq rapports ou d’une transmission automatique pilotée par un bloc mécatronique, chaque composant remplit une fonction précise dans la chaîne de transmission. Identifier la pièce défaillante, qu’il s’agisse d’un synchro usé, d’un embrayage fatigué ou d’une électrovanne grippée, reste le point de départ de toute intervention fiable sur une boîte de vitesses automobile.
